電加熱夾層鍋使用說明書

感謝您選擇使用諸城市德正機械有限公司設備！

1. 設備確認：您選擇的是電加熱導熱油式夾層鍋。

2. 導熱油：夾套內為320號（或者優于320號）導熱油，使用前一定要確認加好導熱油。

   導熱油的加注量請參考：夾層鍋導熱油加多少

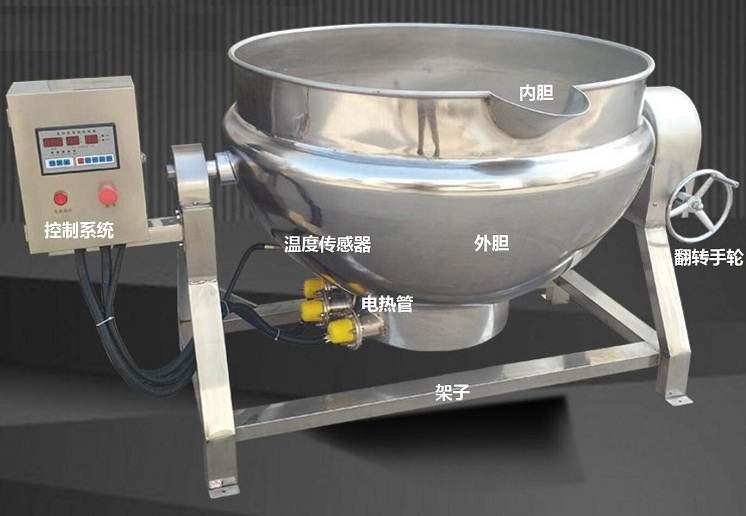

3. 電加熱的結構圖：

4. 可傾斜出料結構：（固定式的不可以）

搖動夾層鍋右側的手輪可以傾斜或者搖正夾層鍋。

5. 夾層鍋翻轉傾斜定位：

手輪后面有個可以前后滑動的鎖塊，用來鎖定夾層鍋。拽出來夾層鍋可以轉動傾斜，推進去鎖定夾層鍋，不可以翻轉。

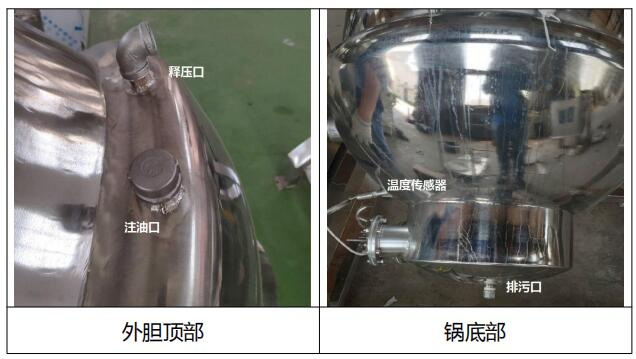

6. 電加熱夾層鍋的外膽上有三個管口安裝了三個管件：

頂部的接堵頭的管口是注油口加導熱油用的。頂部接彎頭的管口是釋壓口常開的。底部接堵頭的管口是排污口放油換油用的。

7. 固定夾層鍋：

   電加熱夾層鍋支架的四個角上有8毫米的孔，建議用膨脹螺栓把電加熱夾層鍋的四角固定在地面。

8. 安裝配電箱：

為了方便運輸，電加熱夾層鍋的控制箱出廠時，我方拆卸固定在了夾層鍋的底部框架上。取下控制箱，在夾層鍋的左側框架上有四個固定螺絲，擰下螺絲安裝好配電箱擰緊螺絲固定好就可。

9. 電源的選擇：

電加熱夾層鍋大多數需要接380伏的動力電使用，建議找專業電工接電使用。（小功率的可以用220V）

10. 電加熱夾層鍋購買電纜指南：

電加熱夾層鍋需要購置三相四線銅芯電纜，電纜平方數見下表

11. 電熱管接線方式：三角形。

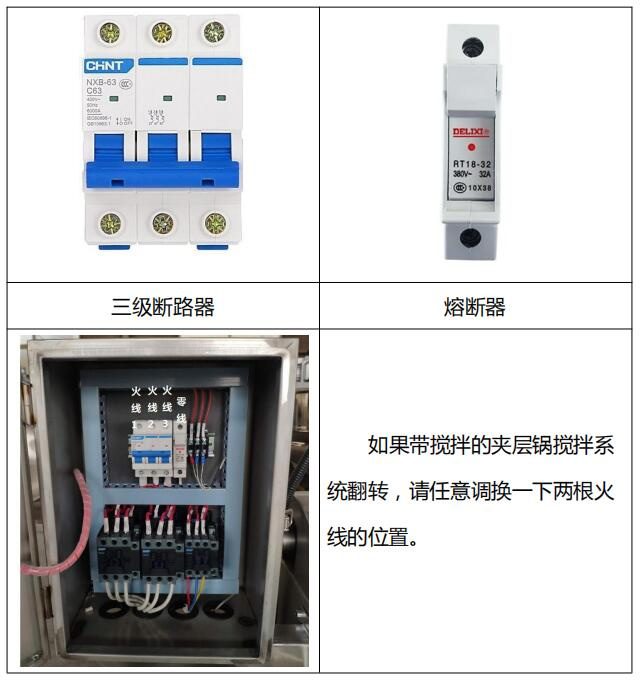

12. 連接電源：

     電纜從配電箱底部圓孔通入，沿著右側通到頂部。三根火線接入三極斷路器，零線接入熔斷器。

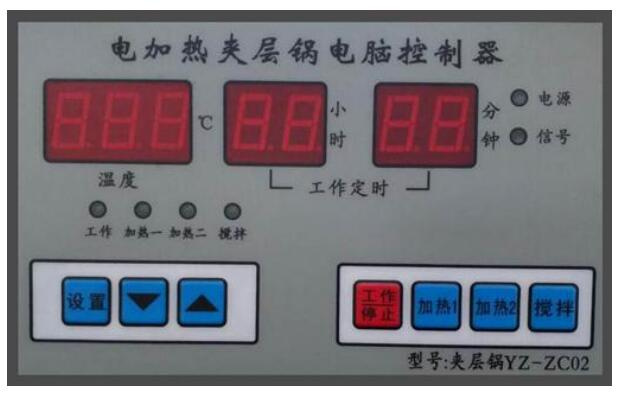

13. 電加熱夾層鍋使用方法控制系統使用方法

第一步：接通電源（合上斷路器）。

第二步：設定溫度和工作總時間。

第三步：按“工作/停止”鍵進入工作狀態，工作指示燈亮。

第四步：按“加熱一”，“加熱二”“攪拌”鍵，開啟相應的工作模式。

(二)數碼顯示功能簡介：

1)溫度顯示：在工作狀態下顯示0~299攝氏度的實際溫度，在停止工作狀態下顯示溫度的設定值。

2) 工作定時顯示：在停止工作狀態下顯示設定的工作總時間，在工作狀態下顯示工作的倒計時時間。

(三)按鍵功能簡介：

1)“設置”鍵：按“設置”可以循環設定溫度和工作總時間。

2)溫度和工作總時間，必須在停止工作狀態下進行設置，所設置的參數會連續閃爍提示，設置完成后5秒后自動退出，并自動保存。

3)“ ↑   ” ”    ↓  ”鍵：在設置狀態下的“加” ，“減”功能鍵，可以調整設置值。

4)“工作/停止”鍵：按一下進入工作狀態,工作指示燈亮，再按一下停止工作，工作指示燈滅。

5)“加熱一”，“加熱二” ，“攪拌”鍵：在工作狀態下的分別控制鍵：按下那個鍵，對應的指示燈閃爍，相應的功能開始工作。

(四) “信號”指示燈的作用：

1)亮：表示熱電偶（溫度傳感器）工作正常。

2)滅：表示熱電偶（溫度傳感器）工作故障，請檢查有無斷線。

 14. 簡單故障的排除：

本電加熱夾層鍋說明書支持下載：

鏈接：https://pan.baidu.com/s/1EBVBGVas-ytFQ5otgsaR5g
提取碼：聯系德正機械  電/微：18866797177
