殺菌鍋的外形尺寸：是指殺菌鍋在關閉鍋門時的外型尺寸。一般長度是鍋的桶長加兩個封頭的尺寸加鍋尾部管道水泵的尺寸。殺菌鍋的寬度一般是殺菌鍋筒體直徑加上配電箱等的尺寸。殺菌鍋的高度是指殺菌鍋上下罐的總高度。

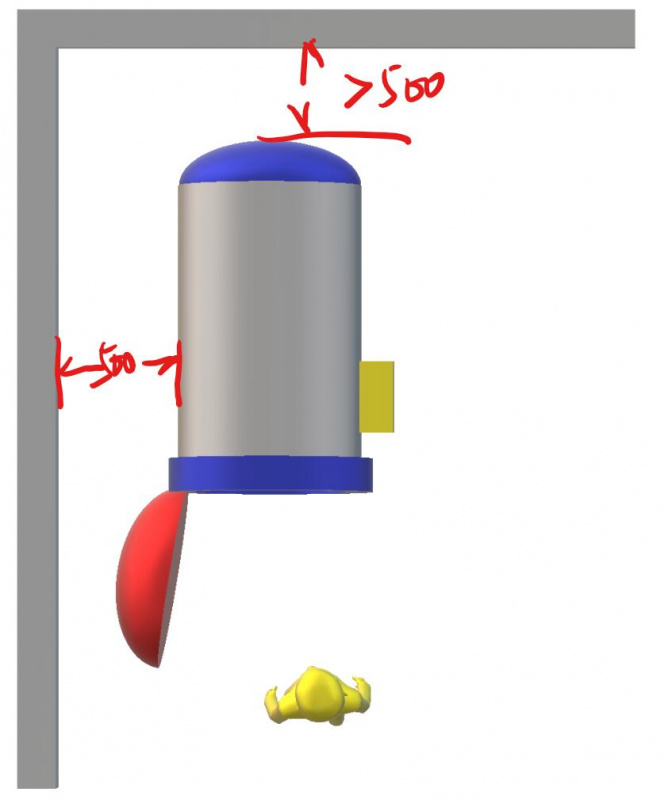

殺菌鍋對現場尺寸的要求，方便使用是第一原則。需要留出檢修空間來，一般會離墻的距離要求大于500（50厘米）。還需要預留出殺菌鍋開關鍋門的空間，方便進出物料。
|

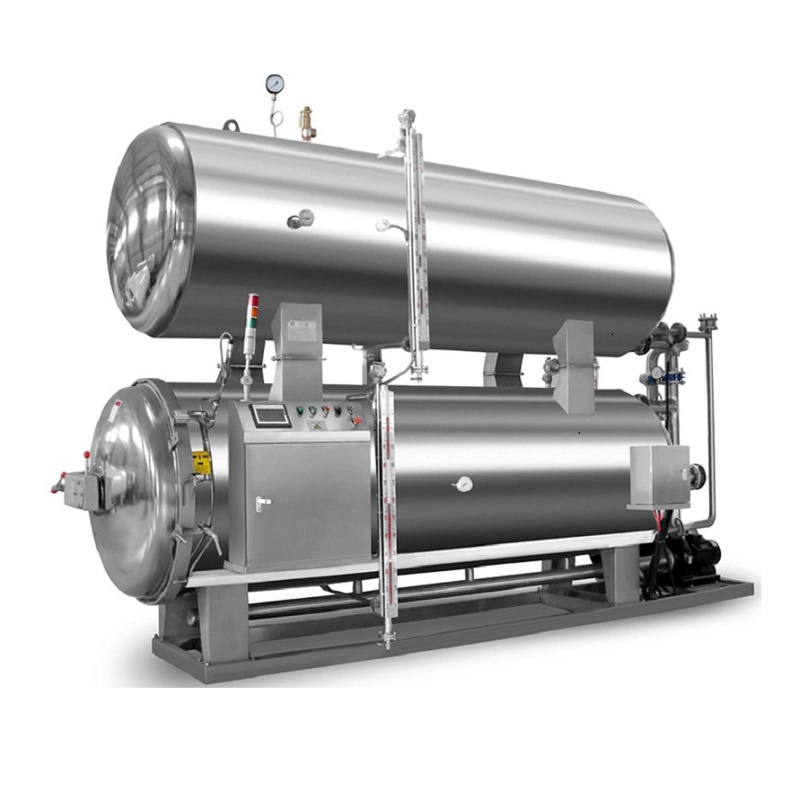

雙層水浴殺菌鍋常規行號尺寸及場地尺寸 |
||||||||
|
型號 |
直徑 mm |
筒長 mm |
殺菌鍋外型尺寸 mm |
需要場地尺寸 mm |
||||
|
長 |
寬 |
高 |
長 |
寬 |
高 |
|||
|
SSC0712 |
700 |
1200 |
3000 |
1300 |
2050 |
3700 |
1800 |
2050 |
|
SSC09-1 |
900 |
900 |
2700 |
1500 |
2450 |
3500 |
2000 |
2450 |
|
SSC09-2 |
900 |
1800 |
3600 |
1500 |
2450 |
4400 |
2000 |
2450 |
|
SSC10-2 |
1000 |
1800 |
3600 |
1600 |
2650 |
4400 |
2100 |
2650 |
|
SSC12-2 |
1200 |
1800 |
3600 |
1800 |
3050 |
4600 |
2300 |
3050 |
|
SSC12-3 |
1200 |
2700 |
4500 |
1800 |
3050 |
5500 |
2300 |
3050 |
|
SSC12-4 |
1200 |
3600 |
5400 |
1800 |
3050 |
6500 |
2300 |
3050 |
|
SSC15-4 |
1500 |
4000 |
6500 |
2200 |
3600 |
7900 |
2700 |
3600 |
|

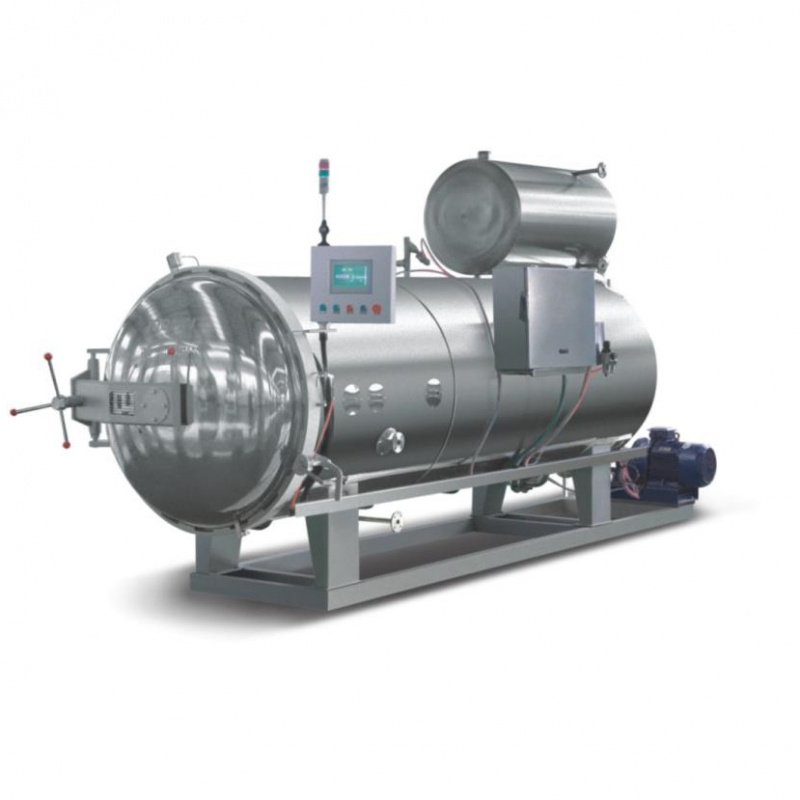

噴淋殺菌鍋外型尺寸以及場地尺寸要求 |
||||||||
|
型號 |
直徑 mm |
筒長 mm |
外型尺寸約 mm |
需要場地尺寸 mm |
||||
|
長 |
寬 |
高 |
長 |
寬 |
高 |
|||
|
SPL0712 |
700 |
1200 |
2400 |
1300 |
2300 |
3600 |
1800 |
2300 |
|
SPLJ09-2 |
900 |
1800 |
3500 |
1400 |
1600 |
4500 |
1900 |
1600 |
|
SPL10-2 |
1000 |
1800 |
3500 |
1700 |
1650 |
4800 |
2300 |
1650 |
|
SPL12-2 |
1200 |
2000 |
3550 |
2000 |
2150 |
4800 |
2500 |
2150 |
|
SPL12-3 |
1200 |
2700 |
4450 |
2000 |
2150 |
5700 |
2500 |
2150 |
|
SPL12-4 |
1200 |
3600 |
5350 |
2000 |
2150 |
5350 |
2000 |
2150 |
|
SPL13-4 |
1300 |
3600 |
5400 |
2100 |
2250 |
6900 |
2400 |
2250 |
|
SPL15-5 |
1500 |
5000 |
6850 |
2000 |
2400 |
8500 |
2600 |
2400 |
|
SPL15-6 |
1500 |
6000 |
7700 |
2000 |
2400 |
9500 |
2600 |
2400 |
|
SPL15-7 |
1500 |
7000 |
7000 |
2100 |
2500 |
10500 |
2600 |
2500 |
|
SPL16-5 |
1600 |
5000 |
7000 |
2100 |
2500 |
8800 |
2800 |
2500 |
|
SPL16-6 |
1600 |
6000 |
8050 |
2100 |
2500 |
10000 |
2800 |
2500 |
|
SPL16-7 |
1600 |
7000 |
9100 |
2100 |
2500 |
112000 |
2800 |
2500 |
